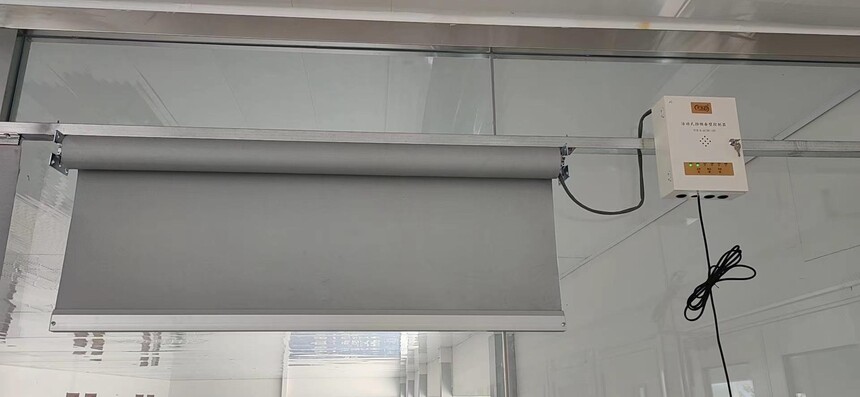

电动挡烟垂壁是一类通过电源提供电能，控制箱或消防控制室发布工作指令，电机运转，实现防火布上升和下降的一类智能型消防设施，目的是把流动的烟雾阻挡在规定的垂壁内。电动挡烟垂壁功率一般300W~500W，使用电机输出电压一般为220V。

一、增配无线或有线锁盒，实现免登高调限位

无线锁盒增配方法：连续按控制器“停止键”5次，听到提示声后10秒内按一次无线锁盒任意键，控制器长鸣一声配对成功。

二、设置限位方法

1.通过控制器上的上停下按钮，或无线锁盒、有线锁盒上的上停下按钮都可以进行设置限位。注：以下说明所提到的“上停下”按钮，按控制器或锁盒上的都可以。

2.设置限位控制器必须是点动状态（就是按住“上或下”行挡烟电机运行，放开就停止，出厂默认空限位就是点动状态），如果不是按住“停止键”5秒，控制器“嘀”一声长鸣进入点动状态。注：此操作也是重调限位的方法，如果是长按停止键5秒进入设置限位状态的，无操作2分钟后会自动退出。

右安装

1.调上限位，按住“上行键”不放，电机上行，到要设定的上限位(开门位置)后松开，按一下“停止键”（控制器“滴”一声），再按一下“上行键”（控制器“滴滴滴”三声），上限位设置成功。

2.调下限位，按住“下行键”不放，电机下行，到要设定的下限位（关门位置）后松开，按一下“停止键”（控制器“滴”一声）。再按一下“下行键”（控制器嘀嘀2声+长鸣一声），下限位设置成功。

左安装

1.注意：没有调限位前点动模式。按“上行键”电机下行，按“下行键”电机上行。

2.调上限位，按住“下行键”不放，电机上行，要设定的上限位（开门位置）后松开，按一下“停止键”（控制器“滴”一声），再按一下“上行键”（控制器“滴滴滴”三声），上限位设置成功。

3.调下限位，按住“上行键”不放，电机下行，要设定的下限位（关门位置）后松开，按一下“停止键”（控制器“滴”一声），再按一下“下行键”（控制器嘀嘀2声+长鸣一声），下限位设置成功。

4.注意：调限位不管左安装还是右安装，按键与运行方向是一致还是相反，确认上限位就是先按“停止”，再按“上行”，确认下限位就是先按“停止”，再按“下行’

三、断电下降功能的关闭与开启，方法有两种，一种为临时关闭，一种为关闭

1.临时关闭断电下降功能，该功能是一次性的，正式通电后无需任何操作，备电会自动启用，断电下降功能自动恢复。

2.适用于工地安装时采用临时电源，安装完成要断开临时电源，防止电机下降的一种方法。具体操作方法如下：

3.首先断开电机与控制器连接线，然后断开临时电源，再长按控制器停止键约5秒，控制器长鸣一声后，备电关闭成功，然后再将电机连接线插回控制器。

4.关闭备电下降功能，反复断电通电，备电下降功能都不自动启用，需手动开启。该方法用锁盒可免登高操作。

四、适用于工地还没正式使用，会有消防测试等反复通电断电的情况

具体操作方法如下：

1.断电下降关闭：通电状态下挡烟在上限位时，先按住“上行键”不放，再按一下“停止键”，控制器“滴滴”两声关闭备电。

2.断电下降开启：通电状态下挡烟在上限位时，先按住“上行键”不放，再按一下“下行键”，控制器“滴滴滴”三声开启备电。
